Kệ công nghiệp là gì?

Kệ công nghiệp là một loại cấu trúc lưu trữ bằng thép thiết kế hạng nặng được thiết kế để tổ chức, hỗ trợ và cung cấp quyền truy cập có hệ thống vào hàng hóa, vật liệu và linh kiện trong kho, trung tâm phân phối, cơ sở sản xuất và kho bán lẻ. Đây là cơ sở hạ tầng lưu trữ nền tảng của chuỗi cung ứng hiện đại , cho phép các cơ sở sử dụng chiều cao tòa nhà thẳng đứng một cách hiệu quả, sắp xếp hàng tồn kho theo loại và vị trí, đồng thời cho phép thiết bị xử lý cơ học — xe nâng, xe nâng tầm cao, xe nâng pallet — tiếp cận các tải được lưu trữ một cách đáng tin cậy và an toàn.

Không giống như giá đỡ trong nước hoặc kho lưu trữ hạng nhẹ, giá đỡ công nghiệp được thiết kế để chịu tải trọng đáng kể - thường từ vài trăm kg đến vài tấn cho mỗi vị trí lưu trữ - và được sản xuất từ ​​các cấu kiện thép kết cấu đã được tính toán, thử nghiệm và chứng nhận để đáp ứng các tiêu chuẩn tải trọng quốc gia và quốc tế. Một hệ thống kệ công nghiệp được chỉ định và lắp đặt đúng cách có thể tăng dung lượng lưu trữ hữu ích từ 200% đến 400% so với việc xếp chồng lên nhau trên cùng một diện tích, khiến nó trở thành một trong những khoản đầu tư cơ sở hạ tầng có lợi nhuận cao nhất dành cho bất kỳ hoạt động hậu cần hoặc sản xuất nào.

Giá đỡ công nghiệp bao gồm nhiều loại hệ thống — từ giá đỡ pallet chọn lọc tiêu chuẩn và giá đỡ đúc hẫng đến các giải pháp kho xưởng tự động và hệ thống dòng chảy động — mỗi loại được thiết kế cho một sự kết hợp cụ thể của loại tải, yêu cầu mật độ lưu trữ, nhu cầu thông lượng và thiết bị xử lý.

Giá đỡ công nghiệp khác với giá đỡ tiêu chuẩn như thế nào

Sự khác biệt giữa giá đỡ công nghiệp và giá đỡ thương mại hoặc gia dụng tiêu chuẩn là rất đáng kể và vượt xa quy mô. Giá đỡ công nghiệp được thiết kế như một hệ thống kết cấu — không phải một sản phẩm nội thất — và thông số kỹ thuật, cách lắp đặt cũng như cách sử dụng của nó được điều chỉnh bởi các tiêu chuẩn kỹ thuật chính thức.

• Khả năng chịu tải: Kệ công nghiệp beam levels typically carry 500 kg to 5,000 kg or more per level. Standard office or retail shelving is rated for 50 to 200 kg per shelf — an order of magnitude less.
• Chiều cao: Kệ công nghiệp routinely extends to 6, 10, or even 40 meters in automated high-bay warehouses. Standard shelving rarely exceeds 2.5 meters.
• Tích hợp thiết bị xử lý: Kệ công nghiệp is sized and spaced to accommodate forklift trucks, reach trucks, order pickers, and automated stacker cranes. Standard shelving is accessed manually.
• Kỹ thuật và chứng nhận: Kệ công nghiệp systems are subject to structural engineering calculations, load testing, and certification under standards such as EN 15512, FEM 10.2.02, RMI, or AS 4084. They require formal installation by qualified personnel, floor anchor engineering, and mandatory load signage.
• Quy định an toàn: Kệ công nghiệp installations are subject to workplace health and safety legislation, mandatory periodic inspection requirements, and specific damage assessment and reporting protocols that do not apply to standard shelving.

Các thành phần kết cấu cốt lõi của kệ công nghiệp

Tất cả các hệ thống giá đỡ công nghiệp - bất kể loại nào - đều có chung một tập hợp các thành phần cấu trúc cơ bản. Việc hiểu rõ các thành phần này sẽ làm rõ cách hệ thống chịu tải, cách lắp ráp và nơi tập trung các rủi ro hư hỏng hoặc hỏng hóc.

Khung thẳng đứng

Khung thẳng đứng là cột chịu lực thẳng đứng của kết cấu giá đỡ. Mỗi tấm khung bao gồm hai cột thẳng đứng được nối với nhau bằng các thanh giằng ngang và chéo, tạo thành một kết cấu vững chắc giống như bậc thang. Chiều cao khung dao động từ 2 mét đối với hệ thống bốc xếp tầm thấp đến 12 mét trở lên đối với giá đỡ chọn lọc tầm cao. Biên dạng mặt cắt ngang và thước thép của cột thẳng đứng quyết định khả năng chịu tải của hệ thống — trụ đứng có phần nặng hơn chịu tải trọng trục nhiều hơn và chịu được lực lệch tâm lớn hơn do tác động của xe nâng.

Tải dầm

Dầm tải là các bộ phận nằm ngang trải dài giữa các cặp khung thẳng đứng, tạo thành các kệ đặt pallet hoặc hàng hóa trên đó. Chúng kết nối với các cột thẳng đứng thông qua hệ thống kẹp hoặc đầu nối móc cho phép điều chỉnh độ cao theo từng bước - thường là 50 mm hoặc 75 mm - mà không cần dụng cụ, cho phép cấu hình lại giá đỡ khi kích thước sản phẩm thay đổi. Chiều dài dầm và độ sâu tiết diện được thiết kế theo nhịp và tải trọng: dầm dài hơn mang tải nặng hơn yêu cầu tiết diện sâu hơn để hạn chế độ võng khi chịu tải.

Tấm đế và neo sàn

Mỗi khung thẳng đứng được gắn một tấm đế thép để phân phối tải trọng cột tập trung vào sàn nhà kho. Các tấm đế được cố định vào sàn bằng các neo cơ học hoặc hóa học, được chỉ định bởi kỹ sư kết cấu dựa trên tải trọng của giá đỡ, loại neo và đặc tính của tấm bê tông. Neo sàn là một yêu cầu an toàn không thể thương lượng theo tất cả các tiêu chuẩn chính về giá đỡ công nghiệp - giá đỡ không neo có nguy cơ sụp đổ nghiêm trọng, đặc biệt là dưới tác động của xe nâng hoặc điều kiện địa chấn.

Miếng đệm hàng và dây buộc

Miếng đệm hàng là các bộ phận nằm ngang kết nối các hàng giá đỡ tựa lưng vào nhau, duy trì khoảng cách giữa các lối đi nhất quán và mang lại sự ổn định theo chiều ngang cho cấu trúc giá đỡ tổng thể. Thanh giằng sơ đồ (thanh giằng ngang ở mức dầm) và thanh giằng trên cùng giúp tăng cường thêm độ cứng cho việc lắp đặt giá đỡ chống lại các lực ngang. Những thành phần này đặc biệt quan trọng trong các hệ thống giá đỡ cao và ở những khu vực có hoạt động địa chấn.

Phụ kiện an toàn và bảo vệ

Việc lắp đặt giá đỡ công nghiệp hoàn chỉnh bao gồm một loạt các phụ kiện bảo vệ và an toàn: tấm bảo vệ cột và tấm bảo vệ cuối lối đi hấp thụ các tác động của xe nâng trước khi chúng chạm tới thép giá đỡ; chốt an toàn dầm ngăn dầm khỏi bị bật ra khi tiếp xúc với xe nâng hướng lên trên; sàn lưới thép hoặc thanh đỡ pallet cung cấp bề mặt chịu tải an toàn cho các pallet không đạt tiêu chuẩn hoặc hàng rời; và các thông báo tải trọng bắt buộc trên mỗi khoang thông báo cho người vận hành tải trọng tối đa được phép cho mỗi cấp và mỗi khoang.

Các loại hệ thống giá đỡ công nghiệp chính

Giá đỡ công nghiệp không phải là một sản phẩm đơn lẻ mà là một nhóm lớn các hệ thống được thiết kế, mỗi hệ thống được tối ưu hóa cho sự cân bằng khác nhau về mật độ lưu trữ, khả năng tiếp cận sản phẩm, tốc độ thông lượng và loại thiết bị xử lý. Chọn loại hệ thống chính xác là một trong những quyết định quan trọng nhất trong thiết kế kho.

Kệ Pallet chọn lọc

Giá đỡ pallet chọn lọc là hình thức giá đỡ công nghiệp được sử dụng rộng rãi nhất trên toàn cầu. Nó lưu trữ các pallet ở các vị trí có độ sâu đơn có thể tiếp cận trực tiếp từ lối đi, cung cấp Độ chọn lọc 100% - bất kỳ pallet nào cũng có thể được lấy ra bất cứ lúc nào mà không cần di chuyển pallet khác. Tính đơn giản, linh hoạt và khả năng tương thích với đối trọng tiêu chuẩn và xe nâng tầm cao khiến nó trở thành lựa chọn mặc định cho kho bãi chung với nhiều SKU khác nhau. Độ cao của chùm tia có thể điều chỉnh được, cho phép cấu hình lại hệ thống khi các dòng sản phẩm thay đổi theo thời gian.

Giá đỡ Lái xe vào và Drive-Through

Giá đỡ Drive-in cho phép xe nâng đi trực tiếp vào cấu trúc giá đỡ, đặt các pallet lên thanh ray dẫn hướng liên tục chạy theo độ sâu của làn đường. Độ sâu làn đường của 5 đến 10 pallet trở lên là phổ biến, khiến đây trở thành hệ thống giá đỡ tĩnh có mật độ cao nhất hiện có. Giá đỡ Drive-in hoạt động theo cơ sở nhập sau xuất trước (LIFO). Giá đỡ lái xe qua cung cấp khả năng tiếp cận từ cả hai đầu của mỗi làn đường, cho phép luân chuyển vào trước ra trước (FIFO). Cả hai loại đều được sử dụng rộng rãi trong các kho lạnh và kho chứa hàng rời.

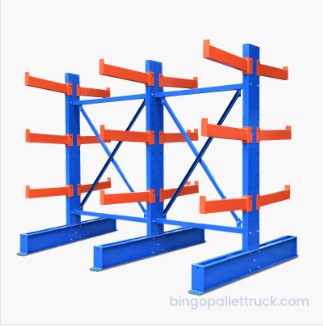

Giá đỡ côngxon

Giá đỡ tay đỡ sử dụng các cánh tay ngang nhô ra từ một cột thẳng đứng ở giữa, không có vật cản dọc phía trước — làm cho nó trở thành hệ thống lý tưởng để lưu trữ các mặt hàng dài, không đều hoặc quá khổ không thể chứa được trong các khoang kín thông thường. Gỗ, thanh thép, ống, vật liệu tấm, đồ nội thất và linh kiện ô tô đều là những loại tải trọng đúc hẫng điển hình. Cánh tay có thể điều chỉnh độ cao và có thể được cấu hình cho tải trọng nhẹ, trung bình hoặc nặng tùy thuộc vào kích thước phần và khoảng cách cột.

Giá đỡ dòng chảy pallet

Giá đỡ dòng pallet sử dụng các làn đường lăn hoặc bánh xe nghiêng trong các làn lưu trữ sâu để các pallet di chuyển theo trọng lực từ lối đi chất hàng ở phía sau đến mặt lấy hàng ở phía trước. Vòng quay FIFO thực sự được thực hiện tự động , khiến hệ thống này trở thành lựa chọn ưu tiên cho hàng hóa dễ hỏng, dược phẩm, đồ uống và bất kỳ sản phẩm nào có yêu cầu xoay vòng mã ngày nghiêm ngặt. Độ sâu làn đường từ 10 đến 20 vị trí pallet mang lại mật độ lưu trữ rất cao kết hợp với việc luân chuyển hàng hóa được đảm bảo.

Giá đỡ đẩy lùi

Giá đỡ đẩy lùi sử dụng các xe đẩy lồng nhau trên các đường ray nghiêng trong mỗi làn lưu trữ, thường có sức chứa sâu 2 đến 5 pallet . Việc tải một pallet mới sẽ đẩy các pallet hiện có trở lại; khi pallet phía trước được tháo ra, các pallet còn lại sẽ lăn về phía trước dưới tác dụng của trọng lực. Hệ thống này sử dụng xe nâng tầm cao tiêu chuẩn, cung cấp mật độ tốt hơn so với giá đỡ chọn lọc sâu đơn và rất phù hợp với hoạt động có nhiều pallet của cùng một SKU không yêu cầu luân chuyển FIFO.

Kệ gác lửng và kệ nhiều tầng

Cấu trúc giá đỡ gác lửng tạo ra các tầng bổ sung trong tòa nhà kho, tăng gấp đôi hoặc gấp ba một cách hiệu quả diện tích sàn có thể sử dụng mà không cần phải xây dựng kết cấu. Hệ thống giá đỡ nhiều tầng sử dụng lối đi và cầu thang để tiếp cận nhiều tầng kệ lấy hàng thủ công, hỗ trợ lưu trữ các bộ phận nhỏ mật độ cao trong các cơ sở có diện tích sàn hạn chế và phải lưu trữ một số lượng lớn SKU riêng lẻ để có thể truy cập được.

Giá đỡ di động

Giá đỡ di động gắn các khoang giá đỡ chọn lọc tiêu chuẩn trên các bệ có động cơ chạy trên đường ray gắn trên sàn. Toàn bộ hệ thống giá đỡ được nén lại thành một khối duy nhất, chỉ có một lối đi được mở bất kỳ lúc nào. Điều này loại bỏ tất cả các lối đi dư thừa khỏi sơ đồ mặt bằng, tăng khả năng lưu trữ pallet lên lên tới 80% so với giá đỡ chọn lọc tĩnh trong cùng một khu vực. Giá đỡ di động đặc biệt có giá trị trong các môi trường được kiểm soát nhiệt độ như kho lạnh và kho dược phẩm, nơi việc làm lạnh không gian lối đi không sử dụng là một chi phí lớn liên tục.

Hệ thống lưu trữ và truy xuất tự động (AS/RS)

Ở cấp độ cao nhất của công nghệ giá đỡ công nghiệp, hệ thống lưu trữ và truy xuất tự động tích hợp cấu trúc giá đỡ với cần cẩu xếp chồng robot, xe đưa đón hoặc hệ thống chuyển hàng hóa đến người được điều khiển bởi hệ thống quản lý kho (WMS). Cấu trúc giá đỡ AS/RS vịnh cao có thể đạt tới Chiều cao 30 đến 45 mét , với cần cẩu xếp chồng đạt được thời gian chu kỳ từ 60 đến 120 chuyển động pallet mỗi giờ trên mỗi lối đi. Các hệ thống này cung cấp mật độ lưu trữ tối đa, sự phụ thuộc lao động tối thiểu và độ chính xác thông lượng rất cao.

So sánh hệ thống giá đỡ công nghiệp

Bảng dưới đây cung cấp sự so sánh có cấu trúc của các loại hệ thống giá đỡ công nghiệp chính theo các tiêu chí lựa chọn chính được sử dụng trong thiết kế nhà kho.

Các ngành công nghiệp và ứng dụng của kệ công nghiệp

Giá đỡ công nghiệp là nền tảng của hầu hết mọi lĩnh vực của nền kinh tế hiện đại liên quan đến việc lưu trữ và vận chuyển hàng hóa. Tính linh hoạt của nó trên các loại hệ thống, khả năng tải và cấu hình khác nhau giúp nó có thể áp dụng từ các điểm phân phối khu vực nhỏ đến các trung tâm xử lý đơn hàng tự động lớn nhất thế giới.

Phân phối bán lẻ và thương mại điện tử

Các trung tâm phân phối bán lẻ và kho thực hiện thương mại điện tử hoạt động với hàng nghìn SKU đang hoạt động và phải hỗ trợ chu kỳ bổ sung hàng nhanh chóng cùng với việc chọn đơn hàng riêng lẻ tốc độ cao. Giá đỡ chọn lọc — thường được kết hợp với giá đỡ lấy hàng nhiều tầng và hệ thống chuyển hàng hóa tới người dùng tự động — cung cấp khả năng tiếp cận và tính linh hoạt mà các hoạt động này yêu cầu. Sự phát triển của dịch vụ giao hàng trong ngày và ngày hôm sau đã khiến cơ sở hạ tầng giá đỡ dày đặc, được tổ chức tốt trở thành tài sản cạnh tranh trực tiếp trong hậu cần bán lẻ.

Thực phẩm và đồ uống

Kho thực phẩm và đồ uống xung quanh, được làm lạnh và đông lạnh là một trong những môi trường đòi hỏi khắt khe nhất đối với giá đỡ công nghiệp. Không gian được kiểm soát nhiệt độ rất tốn kém để xây dựng và vận hành, khiến mật độ lưu trữ cao - đạt được thông qua kệ truyền động, dòng chảy hoặc giá đỡ di động - rất quan trọng về mặt kinh tế. Các yêu cầu luân chuyển hàng tồn kho FIFO nghiêm ngặt đối với hàng hóa dễ hỏng được đáp ứng tự động bởi hệ thống dòng pallet. Vật liệu và lớp phủ của kệ phải tuân thủ các tiêu chuẩn an toàn thực phẩm và chống lại tác động ăn mòn của hóa chất tẩy rửa và độ ẩm cao.

Dược phẩm và chăm sóc sức khỏe

Kho dược phẩm đòi hỏi các tiêu chuẩn cao nhất về truy xuất nguồn gốc hàng tồn kho, kiểm soát nhiệt độ và luân chuyển hàng tồn kho. Giá đỡ công nghiệp phải hỗ trợ tuân thủ GDP (Thực hành phân phối tốt) — với các vùng lưu trữ được xác định rõ ràng, phân chia lô và độ chính xác khi lấy hàng được ghi lại. Giá đỡ pallet cho dây chuyền kiểm soát nhiệt độ và giá đỡ chọn lọc cho các sản phẩm xung quanh đều được sử dụng rộng rãi. Giá đỡ di động ngày càng được chỉ định để lưu trữ chất có giá trị cao hoặc được kiểm soát trong đó cả hiệu quả về không gian và bảo mật truy cập đều được ưu tiên.

Ô tô và Sản xuất

Các cửa hàng linh kiện, siêu thị dây chuyền sản xuất và kho thành phẩm trong ô tô và sản xuất nói chung dựa vào giá đỡ công nghiệp để chứa hỗn hợp linh kiện phức tạp - từ các ốc vít nhỏ trên giá đỡ nhiều tầng đến các cụm lắp ráp phụ lớn trên giá đỡ pallet hạng nặng hoặc hệ thống đúc hẫng. Việc phân phối đúng lúc (JIT) đến các dây chuyền sản xuất đòi hỏi khả năng truy cập ngay lập tức, đáng tin cậy đến mọi bộ phận, khiến cho tính chọn lọc 100% trở thành một yêu cầu quan trọng trong những môi trường này.

Xây dựng, Gỗ và Vật liệu xây dựng

Thương nhân xây dựng, bãi gỗ và nhà phân phối vật liệu xây dựng xử lý một số dạng tải thách thức nhất trong kho bãi - các mặt hàng dài, nặng và có hình dạng không đều như thép kết cấu, tấm lợp, tấm thạch cao và gỗ. Giá đỡ côngxon là giải pháp chính cho hàng hóa có khổ dài, trong khi giá đỡ pallet hạng nặng xử lý các vật liệu, gạch và khối được đóng gói bằng pallet. Nhiều cơ sở kết hợp cả hai loại hệ thống trong một môi trường lưu trữ tích hợp duy nhất.

Hậu cần bên thứ ba (3PL)

Các nhà cung cấp dịch vụ hậu cần theo hợp đồng phải phục vụ nhiều khách hàng với các hồ sơ sản phẩm khác nhau từ một cơ sở chung. Kệ Selective hầu như được sử dụng phổ biến trong các kho 3PL bởi vì chiều cao dầm có thể điều chỉnh, thiết bị xử lý tương thích và khả năng tiếp cận trực tiếp với pallet khiến nó trở thành hệ thống linh hoạt nhất để đáp ứng các yêu cầu thay đổi của khách hàng mà không cần sửa đổi hoặc tái đầu tư giá đỡ đáng kể.

Các yếu tố chính trong đặc điểm kỹ thuật kệ công nghiệp

Việc chỉ định chính xác hệ thống giá đỡ công nghiệp đòi hỏi phải phân tích có cấu trúc về môi trường lưu trữ, đặc điểm của hàng hóa được lưu trữ và quy trình vận hành mà hệ thống phải hỗ trợ. Các lỗi về thông số kỹ thuật - đánh giá thấp khả năng chịu tải, chọn sai loại hệ thống hoặc không tính đến khoảng trống của thiết bị xử lý - rất tốn kém để sửa chữa sau khi lắp đặt.

Tải trọng lượng và kích thước

Trọng lượng và kích thước của tải thiết kế tối đa trên mỗi vị trí pallet xác định độ sâu và chiều dài của phần dầm yêu cầu, phần cột thẳng đứng và số lượng dầm tối đa trên mỗi khung. Tải trọng pallet công nghiệp điển hình dao động từ 500 kg đến 1.500 kg , với các hệ thống hạng nặng được thiết kế cho tải trọng vượt quá 3.000 kg trên mỗi vị trí pallet. Kích thước sơ đồ của pallet đã tải xác định chiều dài dầm tối thiểu và độ sâu khung, trong khi chiều cao tải xác định bước ngang tối thiểu của dầm (khoảng cách dọc giữa các cấp dầm).

Tòa nhà Chiều cao và tấm sàn rõ ràng

Chiều cao thông thoáng có sẵn tính đến mặt dưới của vật cản thấp nhất của tòa nhà - dầm mái, xà gồ, hệ thống đường ống phun nước hoặc hệ thống chiếu sáng - xác định chiều cao giá đỡ tối đa. Khoảng trống tối thiểu của 500 mm đến 1.000 mm giữa pallet được tải phía trên và cấu trúc tòa nhà là cần thiết vì lý do vận hành và an toàn cháy nổ. Tấm sàn nhà kho phải được đánh giá về mặt kết cấu để xác nhận rằng nó có thể chịu tải trọng điểm tập trung từ các tấm đế giá đỡ trong điều kiện đầy tải mà không bị nứt hoặc lún.

Thiết bị xử lý và chiều rộng lối đi

Loại thiết bị xử lý được sử dụng để chất và lấy hàng từ giá đỡ sẽ xác định trực tiếp chiều rộng lối đi cần thiết - và do đó tỷ lệ diện tích sàn nhà kho được chiếm bởi lối đi so với kho lưu trữ. Xe nâng đối trọng tiêu chuẩn yêu cầu lối đi làm việc 3.500 mm đến 4.000 mm . Xe nâng Reach hoạt động trên các lối đi có kích thước từ 2.700 mm đến 3.200 mm. Xe tải có dẫn hướng lối đi hẹp (NA) hoạt động trong các lối đi hẹp từ 2.100 mm đến 2.500 mm và xe tải có tháp pháo dẫn hướng lối đi rất hẹp (VNA) hoạt động trong các lối đi chỉ từ 1.600 mm đến 1.800 mm — tăng đáng kể tỷ lệ không gian lưu trữ trên không gian lưu thông.

Tuân thủ an toàn phòng cháy chữa cháy

Việc lắp đặt giá đỡ công nghiệp phải tuân thủ các quy định an toàn về hỏa hoạn, thường yêu cầu không gian thoát khói giữa các hàng giá đỡ tựa lưng vào nhau để cho phép nhiệt và khí tăng lên các máy dò trên mái nhà, hệ thống phun nước trong giá đỡ ở các tầng trung gian để xếp giá trên độ cao xác định và cấu hình bố trí kho không cản trở hiệu quả của phạm vi phủ sóng phun nước trên cao. Việc phân loại nguy cơ hỏa hoạn của hàng hóa được lưu trữ - chất lỏng dễ cháy, dễ cháy, dễ cháy tiêu chuẩn - xác định các yêu cầu cụ thể áp dụng cho từng hệ thống lắp đặt.

Khả năng chịu tải của kệ công nghiệp và tiêu chuẩn an toàn

Sự an toàn về kết cấu của việc lắp đặt giá đỡ công nghiệp phụ thuộc hoàn toàn vào hệ thống được chỉ định chính xác, lắp đặt đúng cách và luôn vận hành trong công suất định mức của nó. Khả năng chịu tải được xác định ở ba cấp độ trong bất kỳ hệ thống giá đỡ nào và cả ba giới hạn này phải được tôn trọng đồng thời.

• Công suất tải đơn vị (UDL trên mỗi vị trí pallet): Trọng lượng tối đa của một pallet đơn và hàng hóa bên trong nó có thể được đặt trên một cặp dầm. Giá trị này được điều khiển bởi cường độ tiết diện dầm và khả năng chịu tải dọc trục và tải trọng uốn của khung thẳng đứng.
• Công suất mức chùm tia: Tổng tải trọng cho phép trên tất cả các vị trí pallet trên một cặp dầm đồng thời. Đây không chỉ đơn giản là bội số của tải trọng đơn vị - sự phân bổ tải trọng trên nhịp dầm ảnh hưởng đến ứng suất uốn trong tiết diện dầm.
• Công suất vịnh: Tổng tải trọng cho phép trên tất cả các tầng dầm trong một khoang giá đỡ, bị giới hạn bởi khả năng chịu tải dọc trục của các cột thẳng đứng và độ ổn định tổng thể của khung khi chịu tải trọng kết hợp.

Các tiêu chuẩn quốc tế chính quản lý giá đỡ công nghiệp bao gồm EN 15512 và EN 15620 (Châu Âu), FEM 10.2.02 (Liên đoàn Xử lý Vật liệu Châu Âu), RMI ANSI MH16.1 (Bắc Mỹ) và AS 4084 (Úc và New Zealand). Mỗi khoang giá đỡ được lắp đặt phải hiển thị thông báo tải bắt buộc hiển thị tải trọng đơn vị được phép, công suất mức chùm tia và công suất khoang - hiển thị cho tất cả người vận hành sử dụng hệ thống.

Kiểm tra và bảo trì kệ công nghiệp

Giá đỡ công nghiệp là một hệ thống kết cấu chịu áp lực liên tục từ chu kỳ tải và các tác động nhỏ không thể tránh khỏi khi vận hành xe nâng hàng ngày. Một chương trình kiểm tra và bảo trì có kỷ luật là điều cần thiết để duy trì tính toàn vẹn của cấu trúc, tuân thủ quy định và môi trường làm việc an toàn.

Mức độ và tần suất kiểm tra

1. Kiểm tra hoạt động hàng ngày: Tất cả nhân viên kho hàng phải được đào tạo để xác định và báo cáo ngay lập tức những hư hỏng có thể nhìn thấy được trên giá đỡ — các thanh thẳng đứng bị cong, dầm bị lệch hoặc nứt, thiếu chốt an toàn, tấm bảo vệ cột bị dịch chuyển hoặc các khoang quá tải — như một phần công việc hàng ngày của họ.
2. Kiểm tra tài liệu hàng tuần: Người kiểm tra giá đỡ nội bộ được chỉ định và đào tạo phải tiến hành kiểm tra có hệ thống tất cả các khoang giá đỡ ít nhất mỗi tuần, ghi lại các phát hiện bằng cách sử dụng hệ thống phân loại hư hỏng được tiêu chuẩn hóa. Các khoang được gắn thẻ đỏ (không an toàn) phải được dỡ xuống và ngừng hoạt động ngay lập tức để chờ sửa chữa.
3. Kiểm tra chuyên môn hàng năm: Một thanh tra viên độc lập, có trình độ phải tiến hành kiểm tra toàn diện toàn bộ quá trình lắp đặt ít nhất một lần mỗi năm, cung cấp báo cáo chính thức bằng văn bản kèm theo các khuyến nghị hành động khắc phục. Việc kiểm tra hàng năm này là một yêu cầu theo hầu hết các quy định an toàn về giá đỡ quốc gia.

Giới hạn thiệt hại của cột thẳng đứng

Tác động của xe nâng ở mặt đất là dạng hư hỏng giá đỡ phổ biến nhất. Hầu hết các tiêu chuẩn chính đều xác định rằng một cột thẳng đứng có biến dạng (cung, uốn cong hoặc lõm) vượt quá 3 mm được đo trên chiều dài thước đo 300 mm phải được ngừng sử dụng và thay thế trước khi khoang được đưa trở lại sử dụng. Thiệt hại nhỏ tích lũy không đạt đến ngưỡng này cũng có thể ảnh hưởng đến tính toàn vẹn của cột theo thời gian, làm nổi bật tầm quan trọng của việc kiểm tra chuyên môn thường xuyên thay vì chỉ dựa vào kiểm tra trực quan hàng ngày.

Phân loại mã màu hư hỏng

Hệ thống đèn giao thông hư hỏng Sema (Hiệp hội các nhà sản xuất thiết bị lưu trữ) — được áp dụng rộng rãi trên toàn thế giới — phân loại hư hỏng của giá đỡ là Xanh lục (không cần thực hiện hành động), Hổ phách (theo dõi và lên lịch sửa chữa trong một khoảng thời gian xác định) hoặc Đỏ (ngừng sử dụng dịch vụ ngay lập tức). Hệ thống này cung cấp một ngôn ngữ rõ ràng, nhất quán để truyền đạt tình trạng giá đỡ giữa các hợp tác xã, người quản lý an toàn và kỹ sư kiểm tra, bất kể nền tảng kỹ thuật của họ.

Tác động của giá đỡ công nghiệp đến hiệu quả kho hàng

Giá trị chiến lược của giá đỡ công nghiệp vượt xa việc chỉ đơn giản là cung cấp nơi nào đó để đặt hàng hóa. Việc lắp đặt giá đỡ được thiết kế tốt sẽ trực tiếp cải thiện tốc độ thông qua kho, độ chính xác của hàng tồn kho, năng suất lao động và chi phí vận hành - tất cả đều chuyển thành lợi thế cạnh tranh có thể đo lường được.

Mật độ lưu trữ và sử dụng không gian

Một nhà kho chỉ sử dụng các khối xếp chồng lên nhau ở mức sàn với 2 pallet cao sẽ đạt được khoảng 0,8 vị trí pallet trên một mét vuông diện tích sàn . Việc lắp đặt kệ chọn lọc dài 6 mét với lối đi dành cho xe nâng sẽ tăng điều này lên 2,5 đến 3,5 vị trí pallet trên một mét vuông — tăng gấp ba lần dung lượng lưu trữ hiệu quả trong cùng một diện tích tòa nhà. Hệ thống tự động hóa trên cao với cấu trúc giá đỡ cao 30 mét có thể đẩy mật độ vượt xa 8 đến 10 vị trí pallet trên một mét vuông .

Độ chính xác và truy xuất nguồn gốc của hàng tồn kho

Giá đỡ có hệ thống với các địa chỉ vị trí được xác định — khoang, cấp độ và vị trí — cung cấp cơ sở hạ tầng vật lý cho hệ thống quản lý kho dựa trên vị trí (WMS). Mỗi pallet được chỉ định một vị trí giá đỡ cụ thể, đã biết, cho phép hiển thị hàng tồn kho theo thời gian thực, lưu kho và truy xuất nhanh chóng cũng như đếm chu kỳ chính xác mà không cần phải tìm kiếm trong kho. Việc lắp đặt giá đỡ do WMS quản lý thường xuyên đạt được tỷ lệ chính xác về hàng tồn kho trên 99,5% , so với độ chính xác 90 đến 95% trong môi trường xếp sàn không có cấu trúc.

Năng suất lao động

Giá đỡ có tổ chức với nhãn vị trí rõ ràng và phân chia sản phẩm được tối ưu hóa (đặt hàng hóa chuyển động nhanh ở những vị trí dễ tiếp cận nhất) giúp giảm thời gian di chuyển cho mỗi nhiệm vụ lấy hàng hoặc bổ sung — trực tiếp tăng số lượng nhiệm vụ mà nhân viên kho có thể hoàn thành mỗi ca. Trong các hoạt động có năng suất cao, chỉ riêng việc tối ưu hóa bố trí giá đỡ có thể cải thiện năng suất lấy hàng bằng cách 15 đến 30% không có bất kỳ thay đổi nào về nhân sự hoặc đầu tư công nghệ.

Lắp đặt kệ công nghiệp: Một quy trình có cấu trúc

Lắp đặt kệ công nghiệp là một quá trình xây dựng hình thức chứ không phải là việc tự lắp ráp. Nó đòi hỏi nhân viên có trình độ, giám sát kỹ thuật và xác minh sau lắp đặt trước khi đặt bất kỳ tải nào lên hệ thống.

1. Khảo sát hiện trường: Đo diện tích sàn hiện có, xác nhận độ cao rõ ràng đối với vật cản, xác định vị trí cột và cống, đồng thời đưa ra đánh giá kỹ thuật kết cấu về khả năng chịu tải của tấm sàn.
2. Thiết kế và bố trí hệ thống: Xây dựng bản vẽ lắp đặt theo tỷ lệ thể hiện các hàng giá đỡ, chiều rộng lối đi, lối thoát hiểm, không gian thoát hiểm an toàn phòng cháy và khoảng trống quay thiết bị xử lý. Xác nhận tất cả các thông số kỹ thuật của dầm và thẳng đứng so với yêu cầu về tải trọng.
3. Phân phối và tổ chức thành phần: Cung cấp và sắp xếp các khung, dầm, tấm đế, neo và phụ kiện thẳng đứng theo từng khoang để đảm bảo trình tự lắp đặt hiệu quả.
4. Lắp dựng và căn chỉnh khung: Lắp dựng các khung thẳng đứng theo bản vẽ bố trí, kiểm tra độ thẳng đứng và độ cao cũng như các tấm đế đệm theo yêu cầu để phù hợp với những thay đổi nhỏ về độ cao của sàn.
5. Neo sàn: Khoan và lắp đặt các neo sàn theo loại quy định, độ sâu nhúng và các giá trị mô-men xoắn đã được kỹ sư xác nhận. Không thay thế các thông số kỹ thuật của neo hoặc bỏ qua các neo khỏi bất kỳ tấm đế nào.
6. Lắp đặt dầm: Lắp dầm ở độ cao chính xác theo bản vẽ thiết kế, xác nhận tất cả các chốt an toàn của dầm đã được gài hoàn toàn tại mỗi điểm kết nối trước khi chuyển sang khoang tiếp theo.
7. Phụ kiện và thông báo tải: Lắp đặt các tấm bảo vệ cột, miếng đệm hàng, tấm bảo vệ cuối lối đi, sàn dây hoặc các phụ kiện được chỉ định khác. Sửa các thông báo tải bắt buộc cho từng khoang trước khi vận hành.
8. Kiểm tra trước khi vận hành: Tiến hành kiểm tra chính thức quá trình lắp đặt đã hoàn tất so với bản vẽ thiết kế, xác nhận rằng tất cả các neo đã được lắp đặt và siết chặt, tất cả các chốt an toàn đều được đặt đúng chỗ và tất cả các thông báo về tải trọng đều được dán trước khi đặt bất kỳ pallet nào lên hệ thống.

Lựa chọn hệ thống giá đỡ công nghiệp phù hợp: Khung quyết định

Việc lựa chọn hệ thống giá đỡ công nghiệp phù hợp nhất cho một hoạt động nhất định đòi hỏi phải có sự đánh giá có cấu trúc của một số yếu tố liên kết với nhau. Khung sau đây hướng dẫn quá trình ra quyết định từ các yêu cầu ban đầu cho đến lựa chọn loại hệ thống.

• Cần lưu trữ bao nhiêu SKU? Số lượng SKU cao (hàng nghìn dòng sản phẩm) đòi hỏi tính chọn lọc cao - hướng tới giá đỡ chọn lọc hoặc giá đỡ lửng. Số lượng SKU thấp với khối lượng trên mỗi SKU cao sẽ ưu tiên các hệ thống có mật độ cao như kệ drive-in hoặc flow rack.
• Có cần phải luân chuyển cổ phiếu FIFO không? Đối với hàng hóa dễ hư hỏng, sản phẩm có mã ngày tháng hoặc bất kỳ hàng tồn kho nào mà hàng tồn kho lâu nhất phải được tiêu thụ trước, giá đỡ pallet flow hoặc giá đỡ drive-through cung cấp vòng quay FIFO tự động. Hệ thống lái vào và đẩy lùi chỉ là LIFO.
• Những thiết bị xử lý nào có sẵn hoặc được lên kế hoạch? Việc lựa chọn loại xe nâng xác định chiều rộng lối đi, ảnh hưởng trực tiếp đến mật độ lưu trữ và cách bố trí giá đỡ. Xác nhận tính tương thích của thiết bị trước khi hoàn thiện loại giá đỡ.
• Hồ sơ tải là gì? Hàng hóa được đóng pallet tiêu chuẩn phù hợp với kệ pallet thông thường. Các mặt hàng dài hoặc không đều cần có giá đỡ đúc hẫng. Tải trọng rất nặng đòi hỏi các phần thẳng đứng và dầm chịu tải nặng. Cấu hình tải hỗn hợp có thể yêu cầu nhiều loại giá đỡ trong cùng một cơ sở.
• Yêu cầu thông lượng là gì? Hoạt động thông lượng cao ưu tiên khả năng tiếp cận và thời gian chu kỳ nhanh hơn mật độ. Các hoạt động sử dụng nhiều dung lượng lưu trữ có thông lượng thấp hơn có thể chấp nhận giảm độ chọn lọc để đổi lấy mật độ tối đa.
• Chiều cao xây dựng có sẵn là bao nhiêu? Các tòa nhà cao hơn sẽ phát huy tiềm năng của hệ thống giá đỡ kho cao và AS/RS, mang lại giá trị lớn nhất khi tòa nhà có chiều cao thông thủy vượt quá 10 mét. Các tòa nhà thấp hơn được phục vụ tốt nhất bằng hệ thống chọn lọc hoặc lái xe thông thường.

Giới thiệu về Bingo: Giải pháp kho bãi và giá đỡ công nghiệp

Bingo là doanh nghiệp chuyên sản xuất, kinh doanh, dịch vụ kho bãi và thiết bị hậu cần. Tập trung vào nhu cầu thiết bị của các tình huống kho bãi và hậu cần khác nhau , Bingo cung cấp cho khách hàng toàn cầu các giải pháp tích hợp, toàn diện để lưu trữ và xử lý vật liệu — từ thiết kế và kỹ thuật hệ thống giá đỡ công nghiệp ban đầu cho đến lắp đặt, vận hành đầy đủ và hỗ trợ sau bán hàng liên tục.

Cho dù yêu cầu là lắp đặt giá đỡ pallet chọn lọc đơn giản, hệ thống kho lạnh lái xe mật độ cao, giải pháp giá đỡ đúc hẫng cho hàng hóa khổ dài hay hệ thống kho bãi tự động tích hợp đầy đủ, đội ngũ chuyên gia kho bãi của Bingo đều cung cấp các giải pháp phù hợp về mặt vận hành, hợp lý về mặt kỹ thuật, phù hợp với những thách thức lưu trữ cụ thể của từng khách hàng, các hạn chế về xây dựng, thiết bị xử lý và kế hoạch tăng trưởng dài hạn. Cam kết của Bingo đối với dịch vụ một cửa có nghĩa là khách hàng nhận được sự hỗ trợ nhất quán của chuyên gia từ ý tưởng cho đến vận hành và hơn thế nữa.
